Все ИБП (UPS) этой серии:

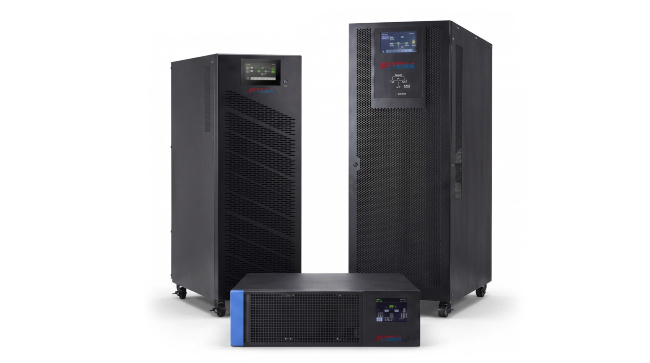

Monolith XF 20-200 кВА
Новая серия ИБП с двойным преобразованием напряжения ELTENA Monolith XF мощностью 20-200 кВА является прекрасным выбором для защиты дата-центров, телекоммуникационных узлов, промышленных предприятий, офисов, банков, медицинских центров и других ответственных объектов.
Благодаря мощному трехступенчатому зарядному устройству ИБП Monolith XF способны обеспечивать длительное время автономной работы путем подключения аккумуляторных батарей максимальной емкостью более 1000 А*ч. Широкий диапазон входного напряжения и частоты без перехода на батареи позволяет эксплуатировать Monolith XF, в том числе, в условиях низкого качества входного напряжения, в изношенных и перегруженных электросетях, обеспечивая максимальную надежность.
ИБП серии Monolith XF могут быть объединены в параллельные системы (до 4 шт., возможна работа как с общим батарейным комплектом, так и с раздельными) с резервированием и/или наращиванием мощности. Модульный принцип построения силовой части ИБП облегчает ремонт и обслуживание, существенно сокращает время восстановления системы в случае выхода из строя.
Отличительными особенностями ИБП данной серии являются выходной коэффициент мощности, равный единице, и высокий КПД во всех режимах работы. Таким образом, используя Monolith XF Вы можете защитить больше оборудования, а Ваши затраты на электроэнергию и кондиционирование помещения сократятся. Модель XF20RT имеет возможность работы в режиме как трехфазного, так и однофазного входа и выхода.
Низкий коэффициент искажений входного тока и плавный старт обеспечивают оптимальное сопряжение ИБП с генераторными установками.
Monolith XF обладает широкими коммуникационными возможностями: имеются порты USB и RS-232, а также слот для SNMP-карты, платы MODBUS RTU или «сухих» контактов. 7-дюймовый сенсорный дисплей облегчает управление и контроль.
Защита:- IT- и телекоммуникационного оборудования
- Дата-центров
- Промышленных предприятий
- Медицинских центров
- On-line ИБП с двойным преобразованием
- Выходной коэффициент мощности 1 (кВА = кВт)
- «Холодный» старт
- Сенсорный ЖК-дисплей
- Высокая перегрузочная способность
- Широкий диапазон входного напряжения
|
Характеристики ИБП |
XF20RT |
XF60RT |
XF40 |
XF60 |
XF120 |
XF200 |
|
Мощность, кВА/кВт |
20/20 |
60/60 |
40/40 |
60/60 |
120/120 |
200/200 |
|
Входное напряжение, В (50% нагрузка) |
190 - 520 |
|||||
|
Входное напряжение, В (100% нагрузка) |
305 - 478 |
|||||
|
Входная частота, Гц |
40 - 70 |
|||||
|
Входной коэффициент мощности |
>0,99 |
|||||
|
Выходное напряжение, В |
220/230/240 (L+N+PE) 380/400/415 (3PH+N+PE) |
380/400/415 |
||||
|
Диапазон синхронизации частоты, Гц |
46 - 54 |
|||||
|
Точность стабилизации напряжения |
±1% |
|||||
|
Выходная частота (от батареи), Гц |
50/60 ±0,1 |
|||||
|
КНИ выходного напряжения |
<2% при линейной нагрузке, <5% при нелинейной нагрузке |
|||||
|
КПД двойного преобразования |
95% |
|||||
|
КПД в батарейном режиме |
94% |
|||||
|
КПД в экономичном режиме |
99% |
|||||
|
Крест-фактор |
3:1 |
|||||
|
Перегрузочная способность |
до 110% - 60 мин., до 125% - 10 мин., до 150% - 1 мин. |
|||||
|
Диапазон входного напряжения в режиме байпас |
-30% - + 20% (регулируется) |
|||||
|
Защита от перегрузки в режиме байпас |
130% в течение 1 мин (по умолчанию) или до момента срабатывания автоматического выключателя |
|||||
|
Напряжение цепи постоянного тока |
±192 В - ±240 В (32-40 шт.) |
|||||
|
Максимальный ток заряда, А |
12 |
12 |
18 |
36 |
54 |
|
|
Интерфейс |
USB, RS-232, слот для SNMP-карт / «сухих» контактов / MODBUS RTU |
|||||
|
Рабочая температура |
0 - 40°С, влажность 0-95% без конденсата, высота до 1600 м |
|||||
|
Уровень шума |
<65dBA (на расстоянии 1 м) |
<70dBA (на расстоянии 1 м) |
||||
|
Габариты, Д х Ш х В, мм |
680 x 438 x 133 |
797 x 438 x 176 |
815 x 300 x 1000 |
974 x 600 x 1600 |
||
|
Масса, кг |
28 |
45 |
67 |
74 |
286 |
382 |
* Спецификации могут быть изменены без предварительного уведомления в соответствии с политикой постоянного совершенствования продукции
Характеристики ИБП | XE20WB | XE40WB |
Мощность, кВА/кВт | 20/20 | 40/40 |
Диапазон напряжения без перехода на батареи для 1-фазного входа, В | 110 - 300 (нагрузка до 50%), 176 - 276 (полная нагрузка) | - |
Диапазон напряжения без перехода на батареи для 3-фазного входа, В | 190 - 520 (нагрузка до 50%), 305 - 478 (полная нагрузка) | |
Входная частота, Гц | 46 - 54 или 56 - 64 | 40-70 |
Входной коэффициент мощности | Не хуже 0,99 (при полной нагрузке) | |
Выходное напряжение, В | 220/230/240 (L+N+PE), 380/400/415 (3PH+N+PE) | 380/400/415 В ±1% (3PH +N+PE) |
Диапазон синхронизации частоты, Гц | 46 - 54 или 56 - 64 | |
Точность стабилизации напряжения | +/-1% | |
Выходная частота (от батареи), Гц | 50/60 +/-0,1 | |
КНИ выходного напряжения | <2% при линейной нагрузке, <5% при нелинейной нагрузке | |
КПД двойного преобразования | 95,5% | |
КПД в батарейном режиме | 94,5% | |
КПД в экономичном режиме | 98,5% | |
Крест-фактор | 3:1 | |
Количество и емкость встроенных батарей | 40 шт., 12 В, 9 Ач | 64 шт., 12 В, 9 Ач |
Перегрузочная способность | до 110% - 60 мин., до 125% - 10 мин., до 150% - 1 мин. | |
Диапазон входного напряжения в режиме байпас | -30% - + 20% (регулируется) | |
Защита от перегрузки в режиме байпас | 130% в течение 1 мин (по умолчанию) или до момента срабатывания автоматического выключателя | |
Интерфейс | USB, RS-232, слот для SNMP-карты / «сухих» контактов / MODBUS RTU | |
Рабочая температура | 0 - 40°С, влажность 0-95% без конденсата, высота до 1500 м | |
Уровень шума (на расстоянии 1 м) | <65dBA | <63dBA |
Габариты, Г х Ш х В, мм | 630 x 250 x 826 | 815 x 300 x 1000 |
Масса, кг | 159 | 250 |
Стандартная комплектация | Кабель USB, ПО | |
| Нагрузка кВт / Емкость Ач* | 10 | 20 | 30 | 40 | 60 | 80 | 120 | 160 | 200 |
| 55 | 1:45 | 0:45 | 0:23 | 0:14 | 0:06 | - | - | - | - |
| 75 | 2:40 | 1:10 | 0:32 | 0:22 | 0:11 | - | - | - | - |
| 100 | 3:45 | 1:35 | 0:50 | 0:35 | 0:20 | 0:12 | 0:06** | - | - |
| 120 | 4:45 | 1:55 | 1:05 | 0:45 | 0:25 | 0:15 | 0:05 | - | - |
| 150 | 6:00 | 2:30 | 1:30 | 0:58 | 0:40 | 0:20 | 0:14 | 0:07 | - |
| 200 | 9:00 | 3:40 | 2:05 | 1:20 | 0:50 | 0:32 | 0:20 | 0:10 | 0:09 |
*Для напряжения цепи постоянного тока ±240 В
**Для батарей с повышенной энергоотдачей
